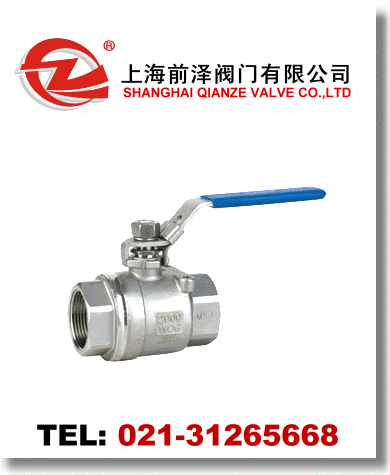

二片式球閥屬于手動閥類。球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質,也可用于流體的調節與控制,球閥流體阻力小,結構簡單,體積小,重量輕,緊密可靠,操作維修方便,不會引起閥門密封面的侵蝕,適用范圍廣。
Q11F二片式球閥主要優點如下: 適用于經常操作,啟閉迅速、輕便。 1.流體阻力小。 2.結構簡單,相對體積小,重量輕,便于維修。 3.密封性能好 4.不受安裝方向的限制,介質的流向可任意。 5.無振動,噪聲小。
Q11F二片式球閥產品特征
公稱壓力 |
適用穩定范圍 |
適用介質 |
螺紋類型 |
1.6-6.4MPa |
-20~232℃~350℃ |
水、油、氣及某些腐蝕性液體(W。O。G) |
G。NPT。BSPT。BSP。DI259/2999 |
Q11F二片式球閥主要零件材料
零件名稱 |
材質 |
密封圈 |
聚四氟乙烯PTFE |
碳鋼 |
球體 |
不銹鋼SS316 |
碳鋼WCB |
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
閥蓋 |
不銹鋼CF8M |
不銹鋼SS316 |
閥體 |
不銹鋼CF8M |
不銹鋼CF8M |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
手柄套 |
不銹鋼SS304 |
塑料PLASTIC |
手柄 |
塑料 |
不銹鋼SS304 |
Q11F二片式球閥主要連接尺寸及重量
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 | |
