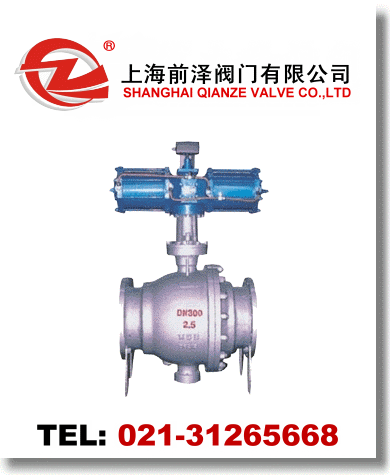

卸灰球閥適用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;在化工產品、醫藥和食品生產種;在水電、火電和核電的電力生產系統中;在城市和工業企業的給排水、供熱、和供氣系統中;在農田的排灌系統中;在治金生產系統中得以廣泛的應用,是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流,使介質按照預定的程序輸送到各個指定點。
二、卸灰球閥特點及優點 1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構,在閥門開啟、關閉的位置設定限位,當閥門使用在關鍵裝置上時,限位塊上設有鎖孔可鎖定開 關位置避免誤操作。手柄上有明顯地開和關標識。 2、閥桿采用A182F(1Cr13)整體鍛造并調制處理,硬度達到HB220~250。閥桿通過平鍵或花鍵或方契與手柄連接,通用性強,拆裝方便。閥桿設有防吹出結構。 3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈,使得閥桿在一定的潤滑情況下實現可靠的密封。 4、根據需要,球閥可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全。 5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式,DN200以下為固定球形式。 6、球閥閥座處可設置輔助密封結構,在閥座和閥桿部位加裝注脂閥,緊急情況下可暫時密封,并可根據需要加長閥桿以適宜埋地鋪設得場所
三、卸灰球閥主要零件材料及性能
閥體 |
閥桿 |
閥球 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
WCB |
1Cr13 |
1Cr13 |
1Cr13
司太立合金
本體材料 |
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316 |
柔性石墨
編結石墨 |
-29-425℃ |
水、蒸汽、油品 |
WC6 |
15CrMo |
15CrMo |
-29-425℃ |
WC9 |
25Cr2MoV |
25Cr2MoV |
LCB |
304 |
304 |
-46-354℃ |
CF8 |
304 |
304 |
-196-600℃ |
部分酸、堿 |
CF3 |
304L |
304L |
CF8M |
316 |
316 |
CF3M |
316L |
316L |
四、卸灰球閥主要連接尺寸及重量PN0.25~1.6MPa
公稱壓力 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
系列1L |
216 |
241 |
283 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
系列2L |
- |
- |
- |
- |
- |
- |
500 |
600 |
700 |
800 |
900 |
- |
1000 |
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
E |
- |
- |
- |
- |
- |
- |
115 |
116 |
171 |
171 |
257 |
257 |
257 |
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
420 |
400 |
420 |
400 |
W |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
WT(KG) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
576 |
864 |
1280 |
1600 |
電動 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
770 |
830 |
- |
940 |
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
400 |
- |
410 |
氣動 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1127 |
1127 |
1468 |
1538 |
L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1060 |
1060 |
1360 |
1360 | |
