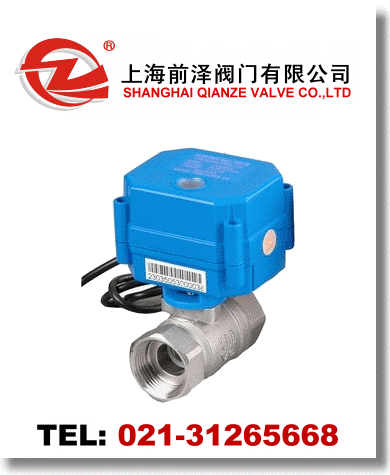

微型電動球閥是我公司的超小型電動閥門品種，其執行器和閥體的一體化設計，極大地減小了外形體積，為在儀器儀表及小型設備上的使用提供了方便。閥球、閥桿采用浮動密封結構，既減小了扭力又克服了結垢導致開關不靈的弊病，現已廣泛應用于暖通、中央空調系統（風機盤管）、太陽能（工程及民用熱水器）、節水器具（高�？ㄊ焦�(jié)水系統）、環保工程、給排水、水處理、預付費冷熱水表、工業自控等行業。

微型電動球閥主要參數說明：
1.微型電動球執行器外殼采用合金材料，外觀小巧精致、美觀耐用；傳動機構采用全金屬齒輪，精密度高，力矩大。多種控制方式，既可以接受遠程閥門控制信號，又可以反饋到位信號給智能檢測單元。
2.外形美觀，體積小巧，性能可靠，輸出扭矩大，使用壽命長（5～10萬次）
3.電氣限位和機械限位一體化設計,定位準確,一致性很高,杜絕執行器連轉的可能.
4.執行器和閥門可以多角度裝配，方便于對于空間的分配需求。
5.球閥采用浮動密封結構，無滴漏，適用于重污垢及長期無動作的場合。
6.替換電磁閥不能正常工作的環境。
7.在1～2Mpa水壓下，工作電流僅僅為45～100mA(不同型號之間有差異)。

1、控制接線方式-2線
說明：SW為雙聯開關，SW與OPEN相連，電動執行器正動作，閥開，到位后內部自動斷電，并保持在閥開的狀態。SW與CLOSE相連，電動執行器負動作，閥關，到位后內部自動斷電，并保持在閥關的狀態。執行器的動作為回轉型(正反轉)。

2、控制接線方式-3線
說明:SW與OPEN相連時,閥開,到位后內部自動短電,保持在閥開的狀態;SW與CLOSE相連時,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動作為回轉型(正反轉動作)。

3、控制接線方式-5線（外部斷電）
說明:SW為雙聯開關,當SW與OPEN相連時,閥開,到位后綠線給出開到位信號OLS,控制器在檢測到OLS后,將SW連向STOP,閥門停止動作,保持在開到位的狀態;當SW與CLOSE相連時,閥關,到位后紅線給出關到位信號CLS,控制器在檢測到CLS后,將SW連向STOP,閥門停止動作,保持在關到位的狀態.執行器動作為回轉型(正反轉)。

4、寬電壓接線方式-AC/DC9--24V
說明:SW與OPEN相連時,執行器正動作,閥開,到位后內部自動斷電,并保持在閥開的狀態;SW與CLOSE相連時,執行器負動作,閥關,到位后內部自動斷電,并保持在閥關的狀態.執行器動作為回轉型(正反轉).

5、快開快閉接線說明
說明:1、當SW閉合時,執行器正動作,閥開,到位后內部自動斷電,保持在閥開的狀態;當SW斷開時,執行器負動作,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動作為回轉型(正反轉).2、POWER為執行器外接工作電源,電壓范圍為DC9～24V.其內部采用法拉電容作為備用電源,安全可靠,充電時間快,可工作于開關頻率比較高的場合。

控制方式選型表：

	2線	3線	5線(外部斷電)	AC220V5線	快開	斷電復位	寬電壓	開關指示	手動
20	DC3-5V	DC3-5V	DC3-5V	×	×	×	AC/DC9-24V	×	×
20K	DC3-5V	DC3-5V	DC3-5V	×	√	√	AC/DC9-24V	√	×
20S	DC3-5V	DC3-5V	DC3-5V	×	DC3-6V	√	AC/DC9-24V	√	√
50	DC3-5V	DC3-5V	DC3-5V	√	×	√	AC/DC9-24V	√	√
	DC12V	DC12V	DC12V			×
	DC24V	DC24V	DC24V			×
